關于防雷接地，一直是弱電人的重點與難點，也有朋友問到，為什么要做防雷接地？，哪些項目需要做防雷？

基本上電氣設備都要做接地的，這里面弱電行業網通過一個視頻防雷前后對比，我們一起來了解建筑、項目防雷接地的重要性。

防雷設備接地主是要雷電過電流過大，多個重復接地體起到分流，和防止地位反擊的效果。

一、機房項目如何做防雷接地？

所謂接地，即把電路中的某一金屬殼與大地邊接在一起，形成電氣回路。目的是為了讓電流易于流如入大地，對人及設備形成保護。

1、接地的方法：

直流地懸浮法即直流地不接大地，與地嚴格絕緣；

直流地接地法，把計算機等設備中數字電路等的電位點地和網絡。

無論采用何種形式，均須有接地母線，接地地杖，在此特別強調建議采用接地埋接地網絡板，能更好的引導至大地，接地時應注意如下問題：

盡量不要在機房?jī)?nèi)把直流地和交流工作地短路或混接；

不允許交流線路與直流地線平行敷設，以防止干擾或短接；

直流地線網應裝接在地板下，便于邊接，即可減小接地電阻，便于泄流。

2、接地銅排

室內機房接地采用30*3（寬*厚，單位mm）規格之銅排，圍繞機房墻壁一周離地面5cm高，且與室外接地體母線相連接。在銅片每隔50 cm鉆一小孔，以利于分布在機房各區域的設備進行接地。

3、接地銅箔

接地銅箔采用3*30mm銅箔 采用跟每根防靜電地板腿連接 此銅箔與接地銅排 防靜電地板腿相叉鏈接 銅牌在于25平凡編織線與等電位端子箱連接，作為所有應與機房接地之設施的總接地。

4、地網

機房接地網采用拓界TJ-TJB142接地棒/拓界TJ-TK500接地模塊現場安裝制作、采用復合接地模塊與專用銅接地棒組成接地網、采用熱熔焊接、專業接地網接地阻≤4Ω（正常地質情況下）

5、安防接地電阻

安全保護接地、直流工作接地、防雷接地分設時，接地電阻值應符合以下規定：

①安全保護接地，接地電阻不應>10Ω;

②直流工作接地，接地電阻不應>4Ω;

③防雷接地，接地電阻不應>1Ω。

采用鍍鋅扁鋼4*40連接 接地棒TJ-TJB142采用銅包鋼材質 每根跟間距1.5米，然后用鍍鋅扁鋼與接地棒焊接;，焊接點需進行防腐處理;

二、監控項目如何做防雷接地？

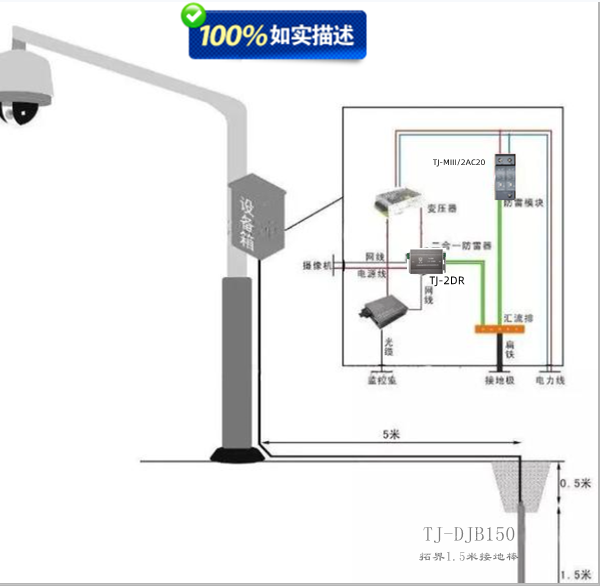

前端設備防雷

1、前端設備如攝像頭應置于接閃器（避雷針或其它接閃導體）有效保護范圍之內。當攝像機獨立架設時，避雷針最好距攝像機 3－4 米的距離。如有困難避雷針也可以架設在攝像機的支撐桿上，引下線可直接利用金屬桿本身或選用Φ8 的鍍鋅圓鋼。為防止電磁感應，沿桿引上攝像機的電源線和信號線應穿金屬管屏蔽。

2、為防止雷電波沿線路侵入前端設備，應在設備前的每條線路上加裝合適的避雷器，如電源線（AC220V 或 DC12V）、網線、控制線、開關線。

3、攝像機的電源一般使用AC220V 或 DC12V。攝像機由直流變壓器供電的，單相電源避雷器應串聯或并聯在直流變壓器前端，如直流電源傳輸距離大于 15 米，則攝像機端還應串接低壓直流避雷器。

4、 室外的前端設備應有良好的接地，接地電阻小于4Ω，高土壤電阻率地區可放寬至 <1Ω。

三、傳輸線纜如何做防雷接地？

1、、傳輸部分的線路在城市郊區、鄉村敷設時，可采用埋地敷設方式。當條件不充許時，可采用通信管道或架空方式，此時規定了傳輸線纜與其它線路其溝的最小間距和與其它線路共桿架設的最小垂直間距。

2、 從防雷角看，埋地敷設方式防雷效果最佳，架空線最容易遭受雷擊，并且破壞性大，波及范圍廣，為避免首尾端設備損壞，架空線傳輸時應在每一電桿上做接地處理，架空線纜的吊線和架空線纜線路中的金屬管道均應接地。

3、傳輸線埋地敷設并不能阻止雷擊設備的發生，大量的事實顯示，雷擊造成埋地線纜故障，大約占總故障的 30％左右，即使雷擊比較遠的地方，也仍然會有部分雷電流流入電纜。所以采用帶屏蔽層的線纜或線纜穿鋼管埋地敷設，保持鋼管的電氣連通。

對防護電磁干擾和電磁感應非常有效，這主要是由于金屬管的屏蔽作用和雷電流的集膚效應。如電纜全程穿金屬管有困難時，可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于 15 米，在入戶端將電纜金屬外皮、鋼管同防雷接地裝置相連
